Componentes
Conheça cada parte
Conheça cada parte
da estrutura

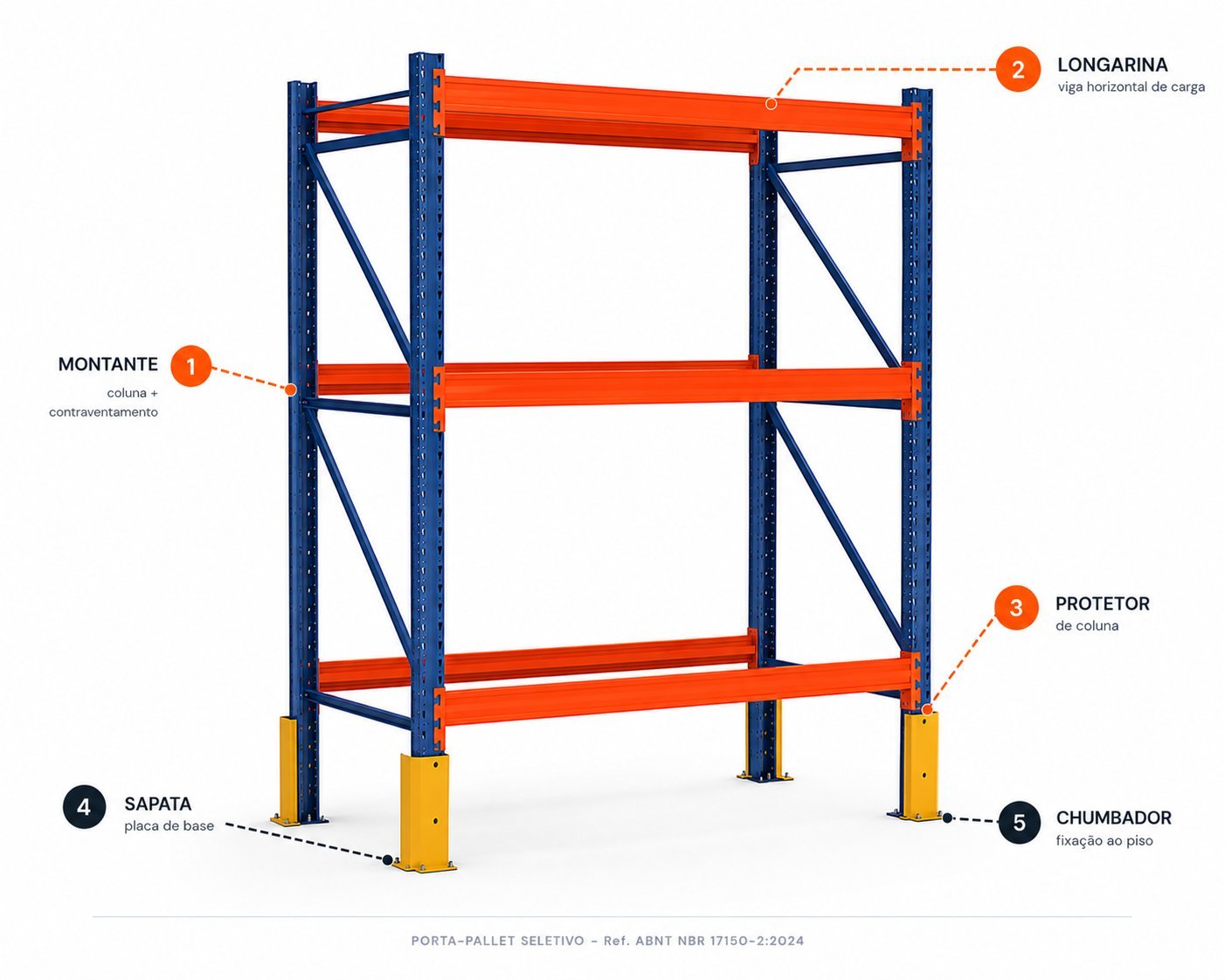

O porta-pallet é um sistema modular. Cada componente tem função estrutural definida — e todos são dimensionados conforme a carga e o projeto da sua operação.
①
Montante
Estrutura vertical formada por um par de colunas perfuradas unidas por membros de contraventamento em X. Sustenta toda a carga e a transfere ao piso. Disponível em diversas alturas conforme o pé-direito do galpão.
Produto Tetrix
②
Longarina
Vigas horizontais que formam os níveis de armazenagem e suportam os pallets. Dimensionadas por cálculo estrutural conforme a capacidade de carga exigida — altura do perfil e espessura do aço variam por projeto.
Produto Tetrix
③
Garra (Conector)
Conector metálico nas extremidades das longarinas que encaixa nas perfurações da coluna. Permite ajuste vertical da altura entre os níveis sem ferramentas, acomodando diferentes alturas de carga.
Componente estrutural
④
Distanciador (Row Connector)
Une dois montantes posicionados costas a costas (back-to-back), garantindo o espaçamento correto entre fileiras e aumentando a rigidez lateral do conjunto. Indispensável em instalações de dupla entrada.
Produto Tetrix
⑤
Pino de Segurança
Trava metálica (também chamada de clipe ou pino anti-desencaixe) inserida na garra após o encaixe da longarina na coluna. Impede que a longarina se solte acidentalmente por impacto de empilhadeira ou vibração. Item de segurança obrigatório — exigido pela ABNT NBR 17150.
Segurança estrutural
⑥
Protetor de Coluna
Acessório instalado na base das colunas para absorver impactos causados por empilhadeiras. Protege a estrutura e evita danos que comprometam a integridade do montante. Recomendado em todas as operações com EMM (equipamento de manuseio mecânico).
Produto Tetrix
⑦
Sapata (Placa de Base)
Fixada na base de cada coluna, distribui as cargas verticais ao piso de concreto. Fabricada em chapa de aço com furos para passagem dos chumbadores. O dimensionamento considera a carga total da estrutura e a resistência do piso.
Componente estrutural
⑧
Chumbador de Fixação
Parafuso de ancoragem que fixa a sapata ao piso de concreto, impedindo o tombamento lateral da estrutura. O tipo (químico ou expansível), diâmetro e profundidade de fixação são definidos no projeto estrutural e constam na ART emitida pelo engenheiro responsável.
Fixação ao piso
+
Outros acessórios
Guard Rail, anteparo traseiro (stop), fechamento lateral em tela, calços de nivelamento e trilho-guia para empilhadeiras VNA. Fornecidos conforme necessidade do projeto.
Sob consulta
